、材質類型：玻璃鋼/不銹鋼。 流量越大，相應增加壁厚。
二、選型注意事項：
1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

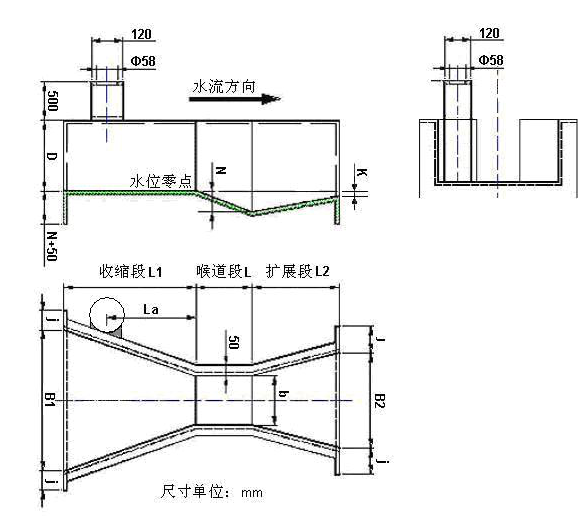

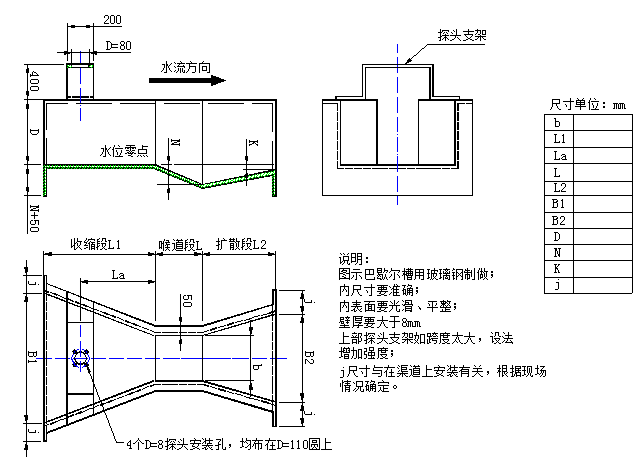

說明：以下圖形僅供參考，具體尺寸按照表格中的1-15號標準型制作。有特殊要求請訂貨時說明 。
|
序號 |
流量范圍（噸/小時） |
適用渠道m(xù)m |
水位范圍 |
臨界 淹沒度% |
||
|
Q（min） |
Q（max） |
>寬×高 |
h（min） |
h（max） |
||
|
1 |
0.3 |
19.4 |
>200×250 |
15 |
210 |
0.5 |
|
2 |
0.6 |
47.5 |
>250×300 |
15 |
240 |
0.5 |
|
3 |
2.8 |
115.6 |
>300×600 |
30 |
330 |
0.5 |
|
4 |
5.4 |
399.6 |
>450×800 |
30 |
450 |
0.6 |
|
5 |
9.0 |
903.6 |
>600×1000 |
30 |
600 |
0.6 |
|
6 |
12.6 |
1440.0 |
>1000×1200 |
30 |
750 |
0.6 |
三、常用型號規格明渠流量計安裝尺寸：（單位：mm）
|
序號 |
喉道段 |
收縮段 |
擴散段 |
墻高 |
流量參數 |
|||||||
|
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
|
|
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
|
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
|
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
|
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
|
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
|
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
巴歇爾槽制作完成成品尺寸：
|
序號 |
類型 |
B值 |
長*寬*高 |
小時 大流量（m3） |
備注 |
|
1 |
標準型 |
25 |
635*267*265 |
19.44 |
|
|
2 |
標準型 |
51 |
773*314*305 |
47.52 |
|
|
3 |
標準型 |
76 |
914*359*517 |
115.56 |
|
|
4 |
標準型 |
152 |
1525*500*730 |
399.6 |
|
|
5 |
標準型 |
228 |
1630*675*890 |
903.6 |
|
|
6 |
標準型 |
250 |
2845*980*1060 |
900 |
|
|
7 |
標準型 |
300 |
2870*940*1200 |
1440 |
|
|
8 |
標準型 |
450 |
2945*1120*1200 |
2268 |
|
|
9 |
標準型 |
600 |
3020*1300*1200 |
3060 |
|
|
10 |
標準型 |
750 |
3095*1480*1200 |
3960 |
|
|
11 |
標準型 |
900 |
3170*1660*1200 |
4500 |
|
|
12 |
標準型 |
1000 |
3200*1780*1250 |
5400 |
|
|
13 |
標準型 |
1200 |
3320*2020*1250 |
7200 |
|
|
14 |
標準型 |
1500 |
3470*2380*1250 |
9000 |
|
|
15 |
標準型 |
1800 |
3620*2740*1250 |
10800 |
|
