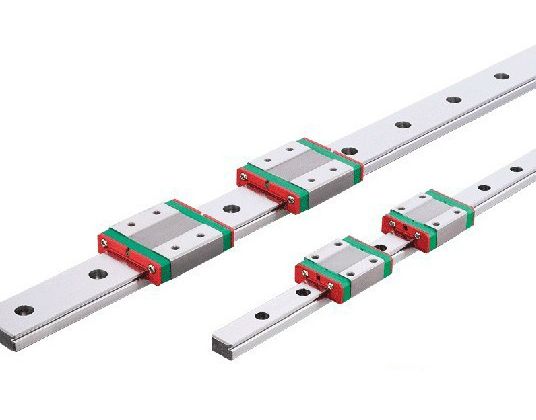

臺灣HIWIN導軌MGN7CZ0H

特別適合小型化設備使用?；瑝K、滑軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質之線性滑軌， 直線導軌MGN體積小、輕量化。包括滑塊、滑軌及其它金屬配件如鋼珠、堅持器等，皆使用不銹鋼材質，具備防銹的特性。采用哥德型四點接觸設計，可接受各方向負荷，具備剛性強，精度高等特性。有鋼珠堅持器設計，精度允許下具備互換性。

可單軸使用。哥德型四點接觸設計， MGW﹝寬幅﹞ 加寬滑軌之設計大幅提升力矩負荷能力?？山邮芨鞣N方向之負荷并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落?；?、滑塊及所有金屬配件均采用不銹鋼材質，具抗腐蝕之特性。

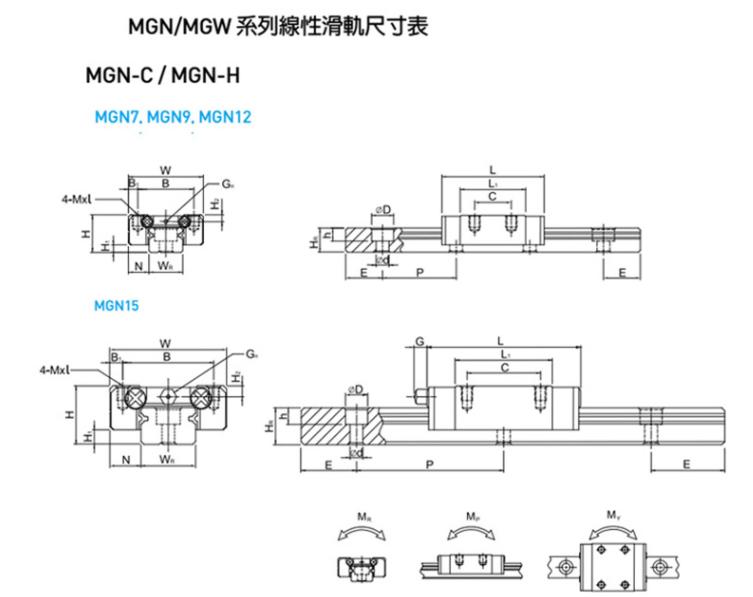

MGN系列滑軌

MGN7-R1000-M MGN9-R1000-M MGN12-R1000-M MGN15-R1000-M

MGN系列滑塊

MGN7-C-H-M  MGN9-C-H-M MGN12-C-H-M MGN15-C-H-M

MGN系列加長滑塊

MGN7-H-H-M MGN9-H-H-M MGN12-H-H-M MGN15-H-H-M

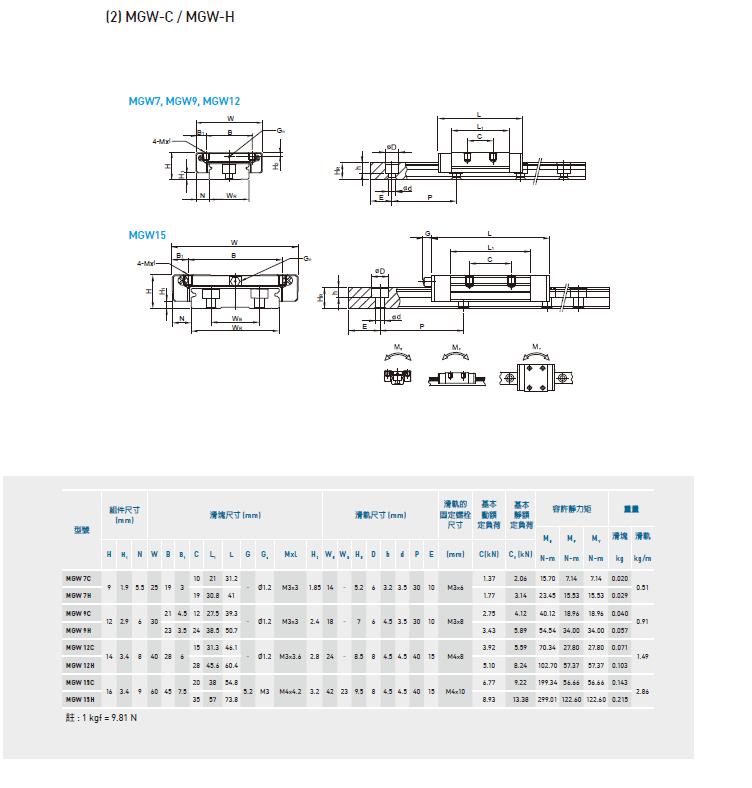

MGW系列滑軌

MGW7-R1000-M MGW9-R1000-M MGW12-R1000-M MGW15-R1000-M

MGW系列滑塊

MGW7-C-H-M MGW9-C-H-M MGW12-C-H-M MGW15-C-H-M

MGW系列加長滑塊

MGW7-H-H-M MGW9-H-H-M MGW12-H-H-M MGW15-H-H-M

HIWIN微型導軌滑塊型號MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H

MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H

HIWN導軌的保養與維護

1、擦干凈上銀導軌表面的油污，特別是滾珠溝槽里的油污。

2、用油槍嘴在滑塊油嘴往傳動腔內部加油，清除被擠出的污油直至內部污油完全被擠出。

3、用手指在直線導軌表面涂少許油脂，優*保證滾珠溝槽內。

4、手推滑塊來回往復幾次，確保油膜均勻。



產品特性：高精度、高剛度、低噪音、裝配容易，青島歐品精密機械有限公司常年庫存豐富交貨期短。



　   1.定位精度高 使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不只摩擦系數降低至滑動導引的1/50動摩擦力與靜摩擦力的差別亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm*的定位精度。

　    2.磨耗少能長時間維持精度 保守的滑動導引，無可防止的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。

　    3.適用高速運動且大幅降低機臺所需驅動馬力 由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
