    首頁 > 供應產品 > 日本閥天VENN青銅水用減壓閥總代直銷


    日本閥天VENN青銅水用減壓閥總代直銷
























     點擊圖片查看原圖









產品：
瀏覽次數：163日本閥天VENN青銅水用減壓閥總代直銷




品牌：
日本閥天VENN




單價：
面議




最小起訂量：
1 臺




供貨總量：
500 臺




發貨期限：
自買家付款之日起  3 天內發貨




有效期至：
長期有效




最后更新：
2025-11-22 18:46





詢價













    詳細信息

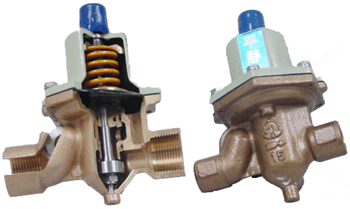

     日本VENN閥天水用減壓閥

    上海意威閥門授權代理銷售日本閥天VENN水用減壓閥，日本閥天減壓閥，日本VENN減壓閥，日本VENN水用減壓閥，日本VENN青銅減壓閥。




















    RD-31...32 水用空氣用減壓閥























    RD-31F...34F 水、空氣用減壓閥










































            ◆
            樣式
















            種類
            1.0Mpa(10k)以下用
            1.6Mpa(16k)以下用




            型號
            RD-31
            RD-31F
            RD-33F
            RD-32
            RD-32F
            RD-34F




            口徑
            15-50
            25-50
            65-150
            15-50
            25-50
            65-100




            接口
            螺紋
            10k 法蘭
            10k 法蘭
            螺紋
            16k 法蘭
            16k 法蘭




            適用流體
            水、溫水、空氣
            水、溫水




            入口壓力
            1.0Mpa(10k)以下
            1.6Mpa(16k)以下




            出口調壓范圍
            L型：0.05-0.35Mpa　　H型口徑100以下：0.3-0.7Mpa　　H型口徑125、150：　0.3-0.5Mpa




            閥前后 小壓差
            0.05Mpa




            流體溫度
            5-90℃




            材質
            本體：青銅　　要部：青銅　　口徑 65-150　本體：鑄鐵





























    RD-35.36 水、溫水、空氣用減壓閥

















    RD-35F.36F 水、溫水、空氣減壓閥



































            ◆
            樣式
















            種類
            1.0Mpa(10k)以下用
            1.6Mpa(16k)以下用




            型號
            RD-35
            RD-35F
            RD-36
            RD-36F




            口徑
            25-40mm
            25-100mm
            25-40mm
            25-100mm




            接口
            螺紋
            10k 法蘭
            螺紋
            10k 法蘭




            適用流體
            水、溫水、空氣、不活性氣體
            水、溫水




            入口壓力
            1.0Mpa(10k)以下
            1.6Mpa(16k)以下




            閥前后 小壓差
            0.05Mpa(0.5k)




            調壓范圍
            L型：0.05-0.35Mpa(0.5-3.5k)　　H型：0.3-0.7Mpa(3-7k)




            流體溫度
            5-90℃




            材質
            本體：SCS不銹鋼　要部：SUS不銹鋼　口徑 65-100mm：鑄鐵




            本體耐壓試驗
            水壓：2.0Mpa
            　


















    RD-37.38　RD-37F.38F　不銹鋼減壓閥(液體、空氣用)
