1 接地線的分類：接地線主要用于防止設備、線路突然來電，消除感應電壓，放盡剩余電荷的臨時接地線的裝置。

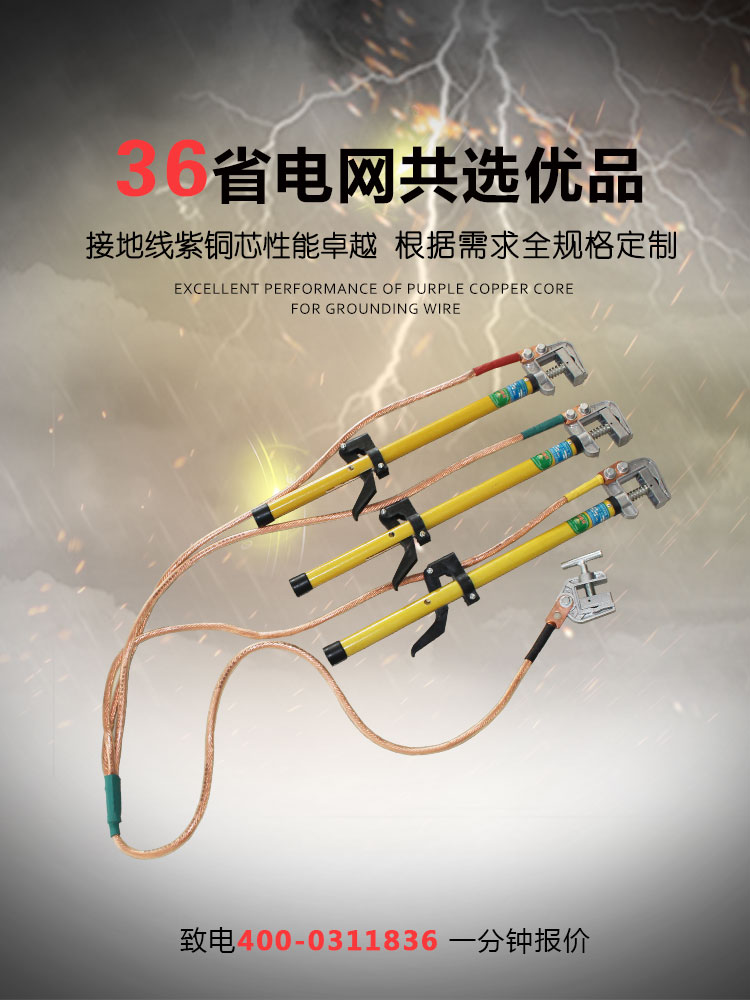

2 接地線的分類：成套接地線主要是有接地棒、軟銅線、接地夾（接地釘）三部分組成。不同電壓等 、不同使用環境下的接地線的具體配置是不同的，相同電壓等 不同使用環境下的接地線的具體配置也是不同的（接地棒的長度，接電夾的樣式，接地軟銅線的粗細、長度，接地方式等）。所以用戶在選購接地線時 定要搞清楚具體的使用環境和準確的電壓等 ，以便正確選型。
接地線按使用環境可分為戶內母排型、變電母排型、變電線路型、戶外線路型四種。
3 電壓等 分類：380V ,400V,6kv, 35kv, 66kv, 110kv, 220kv, 330kv,500kv.
4 接地銅線分為：分相式、合相式、串聯式。
銅線為合股銅線TRJ-2，材質為紫銅，外皮是PVC.
5 接地棒分為：平口螺旋式接地棒、手握剎車式接地棒、雙簧掛鉤式接地棒、平口接地棒、個人保安線、平口螺旋銅頭接地棒、平口可脫卸式接地棒、平口可脫卸式銅頭接地棒、圓口螺旋式接地棒、鴨嘴式接地棒、接地棒可以做平口和雙簧。
6 接地夾分為：銅頭、鋁頭、地
平口螺旋式接地棒規格：JDX-NL-10KV, 緣桿長0.5米 釘（0.8M左右）
7 雙眼銅鼻配件：16mm2, 25mm2, 35mm2,50mm2,70mm2,95mm2,120mm2
JDX-NL-35KV, 緣桿長1米
JDX-NL-110KV, 緣桿長2米
手握剎車式接地棒規格：JDX-NS-10KV, 緣桿長2米
雙簧掛鉤式接地棒規格：JDX-WS-10KV, 緣桿長1米
JDX-WS-35KV, 緣桿長1.5米
JDX-WS-110KV, 緣桿長3米
JDX-WS-220KV, 緣桿長4 , 5米
JDX-WS-330KV, 緣桿長6米
JDX-WS-550KV, 緣桿長8，10米
個人保安線規格：JDX-GBQ-380kv；JDX-WS-400kv
平口螺旋銅頭接地棒規格：JDX-NLT-10kv， 緣桿0.5米
JDX-NLT-35kv， 緣桿長1、1.5米
JDX-NLT-110kv， 緣桿長2米
圓口螺旋式接地棒規格：JDX-WL-10KV， 緣桿長0.5米
JDX-WL-35KV， 緣桿長1米
JDX-WL-110KV， 緣桿長2米
鴨嘴式接地棒（ 長做到2米）規格：JDX-TJ-10kv，35kv，110kv， 緣桿長0.5米，1米，1.5米，2米。
式接地棒（可以做平口/雙簧）規格：JDX-DQ-1.5米
JDX-DQ-2米
JDX-DQ-2.5米
JDX-DQ-3米
JDX-DQ-3.5米
河北金能電力科技股份有限公司鄭重承諾：凡在我公司購買的產品，檢測不合格的90天內無條件退換貨！ 18031829401
使用說明
（1）掛接地線時： 連結接地夾，后接接電夾；拆除接地線時，必須按程序 拆接電夾，后拆接地夾。
（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成 套完整的接地線。
（3）核實接地棒的電壓等 與操作設備的電壓等 是否 致。
（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。
現根據現實生活中，接地線的使用注意事項：
1.工作之前必須檢查接地線。軟銅線是否斷頭，螺絲接連處是否有松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。
2.接地線前必須 驗電，未驗電接地線是基層中較普遍的習慣性違章行為，在懸掛時接地線道體不能和身體接觸。
3.在工作地點兩段兩端懸掛接地線，以免用戶倒送電、感應電的可能，深受其害的例子不少。
4.再打地樁時，要撥能借地體能快速疏通事故大電流，保證接地質量。
5.要愛護接地線接地線在使用過程中不得扭花，不用時應將軟銅線盤好接地線在拆后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作。
6.按不同電壓等 選用對應規格接地線。
7.裝設接地線必須兩人進行， 人操作， 人監護。
8接地線具有雙面性，它具有安全的作用，使用不當也會產生破壞效應，所以工作完畢要及時拆除接地線。接地線合會損壞電氣設備和破壞電網的穩定，會導致嚴重的惡性電氣事故
河北金能電力科技股份有限公司鄭重承諾：凡在我公司購買的產品，檢測不合格的90天內無條件退換貨！ 高壓接地線作用：高壓接地線是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。 高壓接地線結構：攜帶型高壓接地線由 緣操作桿、導線夾、短路線、接地線、接地端子、匯流夾、接地夾。
高壓接地線制作工藝：制作工藝優良，導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管， 緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明 緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。
接地線規格：按部頒規定，接地線必須是25mm²以上裸銅軟線制成。
接地方式的基本組成：
接地方式的組成部分可分為電氣設備和配電系統兩部分。
1.電氣設備的接地部分
（1）接地體：與大地緊密接觸并與大地形成電氣連接的 個或 組導體。
（2）外露可導電部分：電氣設備能觸及的可導電部分。正常時不帶電，故障時可能帶電，通常為電氣設備的金屬外殼。
（3）主接地端子板： 個建筑物或部分建筑物內各種接地（如工作接地、保護接地）的端子和等電位連接線的端子的組合。如成排排列，則稱為主接地端子排。
（4）保護線（PE）：將上述外露可導電部分，主接地端子板、接地體以及電源接地點（或人工接地點）任何部分作電氣連接的導體。雙于連接多個外露可導電部分的導體稱為保護干線。
（5）接地線：將主接地端子板或將外露可導電部分直接接到接地體的保護線。驛于連接多個接地端子板的接地線稱為接地干線。
（6）等電位連接：指各外露可導電部分和裝置外導電部分的電位實質上相等的電氣連接。
2.配電系統的接地部分
（1）相線（L）：輸送電能的導體，正常情況下不接地。
（2）中性線（N）：與系統中性點連接，并能起輸送電能作用的導體。
（3）保護中性線（PEN）：兼有保護線和中性線作用的導體。
（4）電源接地點：將電源可以接地的 點（通常是中性點）進行接地。
高壓接地線分類
(1)高壓接地線按照使用環境可以分為:室內母排型接地線(JDX-NL)和室外線路型接地線(JDX-WS)。 (2)高壓接地線按照電壓等 可分為:10KV接地線，35KV高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線。
